Martelo vibratório

Dragas de sucção e recalque

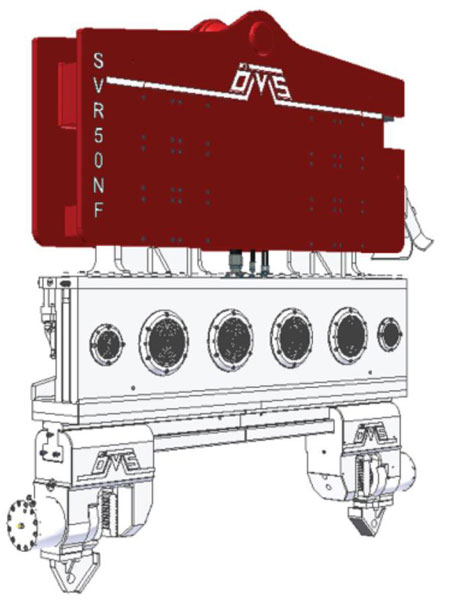

O modelo da OMS,SVR 50 NF-1 é um Martelo Vibratório de estaca de frequência normal projetado para cravar e extrair todos os tipos de estacas incluindo Estaca Prancha, Perfil-H, Perfil I e Estacas tubulares de Aço.

O modelo SVR 50 NF-1 opera com frequência de até 1600rpm para prover máxima taxa de penetração em diversos tipos de solos. O equipamento possui um momento excêntrico de 50,8 kgm e produz amplitude máxima de 27 mm.

Momento Excêntrico (kgm)                  50,8

Força Centrifuga (kN) Max.                   1430

Frequência (rpm)                                    1600

Fluxo de Óleo (l/min)                             686

Potência (kW)                                          401

Amplitude (mm)                                      27

Força de Tração (kN)                              706

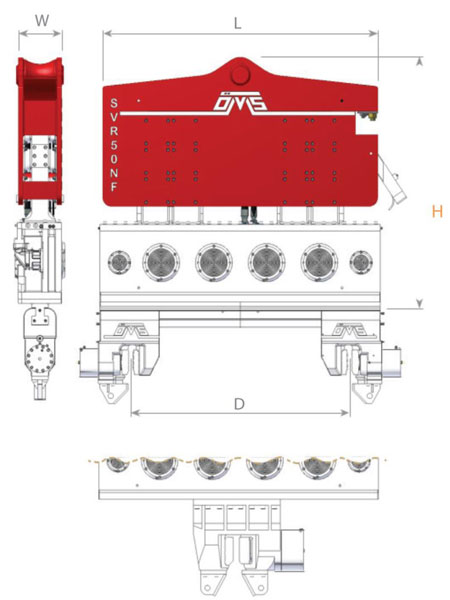

Peso e Dimensões

Peso Dinâmico Sem Garra (kg)             3568

Peso Total Sem Garra (kg)                     5745

Comprimento / L (mm)                          2440

Altura / H (mm)                                       2085

Largura / W (mm)                                   456




     Tipo de Garra Recomendada para Estaca Prancha SCN 200

     Força de travamento (kN) 2262

     Peso (kg) 1190



     Tipo de Garra Recomendada Para Estaca Tubular KCN 90 x 2

     Diametro (min. - max.) / D 460 - 1950

     Força de Travamento (kN) 890 x 2

     Peso (kg) 572 x 2



     Unidade Hidráulica PP 550

     Potência (kW) 405

     Potência (hP) 550

     Fluxo de Óleo (l/min) 688

     Pressão de Trabalho (bar) 350

     Capacidade do Tanque Diesel (lt) 700

     Capacidade de Óleo Hidráulico (lt) 600
